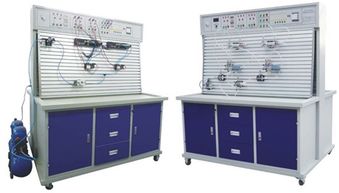

QY-QD17气动液压PLC控制综合实验教学实训台 理论与实践融合的工程教育平台

在现代化工业自动化与机电一体化教学中，实践操作能力的培养至关重要。QY-QD17气动液压PLC控制综合实验教学实训台正是为此目的设计的一款先进教学设备，它集气动技术、液压传动与可编程逻辑控制器（PLC）控制于一体，为高等院校、职业院校及相关培训机构提供了全面、系统、安全的工程实训解决方案。

一、设备概述与设计理念

QY-QD17实训台是一个模块化、开放式的综合实验平台。其核心设计理念在于打破传统教学中气动、液压与电气控制分离教学的壁垒，通过一体化集成，模拟真实的工业自动化场景。实训台通常采用优质铝合金型材框架，配备清晰的原理图面板，所有气动与液压元件（如气缸、液压缸、方向控制阀、压力控制阀、流量控制阀等）以及PLC、继电器、传感器、按钮开关等电气元件均采用工业级标准件，直观安装于面板上，方便学生认知、拆装与接线。

二、核心教学功能与实验内容

该实训台支持从基础到高级的多层次实验项目，覆盖了核心的教学知识点：

1. 基础元件认知与回路搭建：学生可以亲手安装和连接各类气动、液压元件，构建基本的压力控制回路、速度控制回路和方向控制回路，深刻理解元件符号、工作原理及回路特性。

1. 传统继电器控制实验：在引入PLC之前，学生可通过继电器、接触器、行程开关等完成逻辑控制回路的设计与调试，奠定电气控制基础。

1. PLC编程与控制综合实验：这是实训台的核心功能。学生使用主流品牌（如西门子、三菱、欧姆龙等）的PLC，学习编程软件的应用，编写梯形图或指令表程序，实现对气动、液压回路的自动化控制。例如：

• 顺序动作控制：如多个气缸的“前进-后退”顺序循环。

• 位置与压力精确控制：利用传感器（磁性开关、压力传感器）实现位置的精确停止或系统压力的自动调节。

• 多模式运行：通过PLC程序实现手动、单步、自动等多种操作模式的切换。

1. 故障诊断与排除训练：教师可预设常见故障（如元件损坏、管路堵塞、线路接错、程序错误），训练学生运用仪表和逻辑分析进行系统排查与维修，提升工程实践能力。

三、教学优势与价值

1. 高度集成与灵活性：将气动、液压、PLC、传感器技术有机融合，一套设备即可完成多门课程的核心实训，节省空间与成本。模块化设计使得实验项目可根据教学大纲灵活扩展与重组。
2. 贴近工业实际：采用工业级元件和标准接口，使学生所学技能与行业需求无缝对接，缩短从学校到企业的适应期。
3. 安全可靠：设备设计有漏电保护、过载保护、液压系统安全溢流等多项安全措施，气动系统工作压力适中，确保教学过程中的安全。
4. 促进创新思维：开放的平台鼓励学生自主设计控制方案、编写和优化程序，培养其系统设计、调试和解决问题的综合创新能力。

四、典型应用场景

• 《液压与气压传动》课程配套实验
• 《PLC原理及应用》课程综合实训
• 《机电一体化系统设计》课程项目实践
• 维修电工、自动化设备装调工的技能培训与鉴定
• 相关专业的课程设计、毕业设计及技能竞赛培训

###

QY-QD17气动液压PLC控制综合实验教学实训台不仅是知识的传授工具，更是工程能力和职业素养的锻造平台。它通过“做中学、学中做”的模式，将抽象的理论转化为直观、可操作的实践体验，有效激发了学生的学习兴趣，培养了其面对复杂工程系统的分析、设计与实施能力，为培养高素质的现代工程技术人才奠定了坚实的基础。
